Đá xuyên sáng nhân tạo

Đá xuyên sáng Onyx

Đa dạng kiểu Vân và Màu sắc

Onyx, Crack Onyx

Mosaic

Vân gỗ

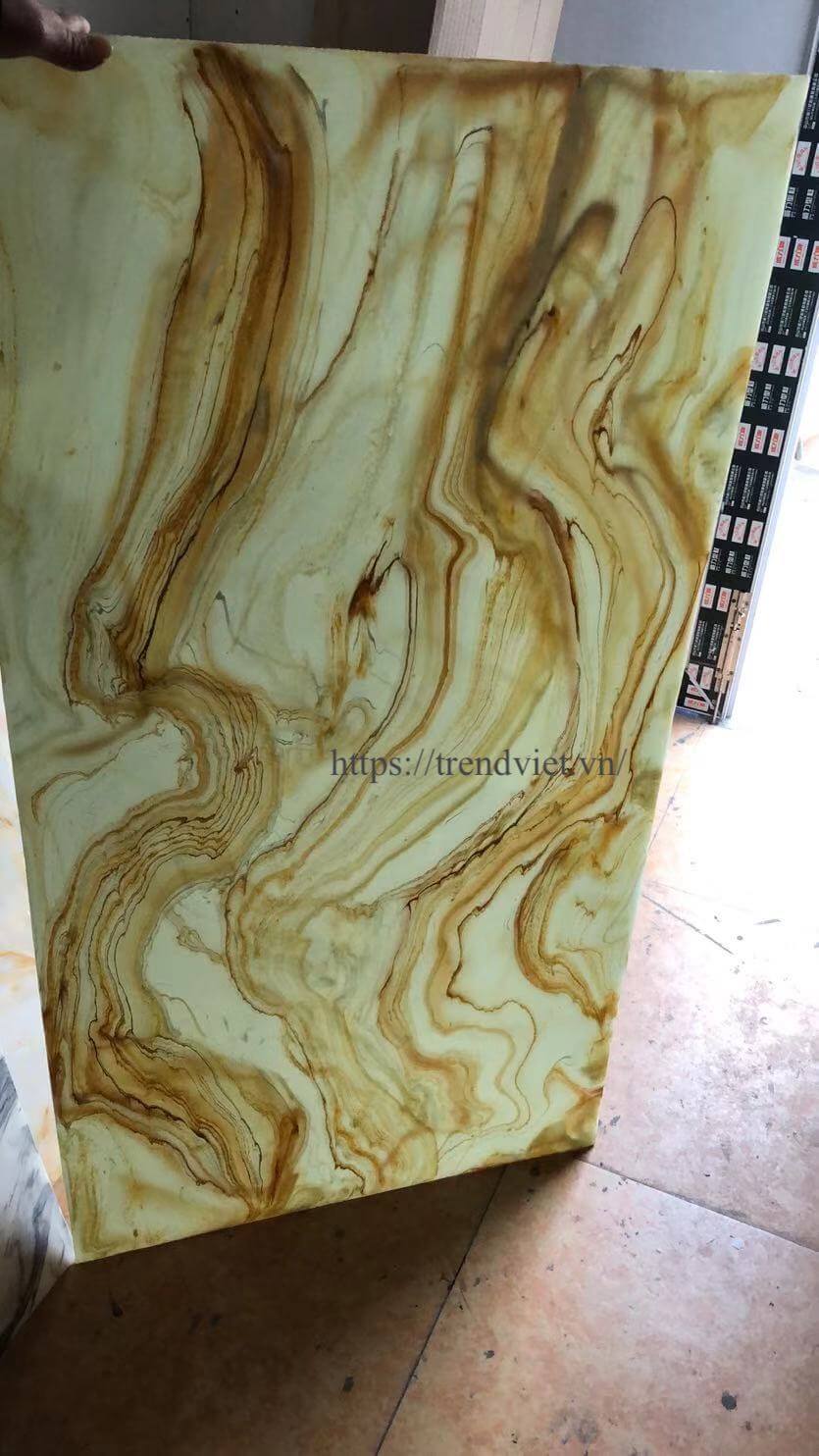

Sóng nước

Alabaster

Bừng sáng Không gian

Ngập tràn Ánh sáng

Sáng tạo Vô tận

THÔNG SỐ KĨ THUẬT

Độ dày tấm	Thông dụng: 6mm, 8mm, 10mm. Tuỳ chỉnh: 6mm – 20mm ( hoặc dày hơn theo yêu cầu )
Kích thước tấm	Tiêu chuẩn: 12202440mm and hoặc tuỳ chỉnh theo kích thước yêu cầu tối đa là 13003050mm
Uốn + Đúc	Theo bản vẽ thiết kế

THÀNH PHẦN CẤU TẠO

2 thành phần chính với tỷ lệ phần trăm thay đổi để tạo nên những sản phẩm khác nhau:
Unsaturated Polyester ( UP )
Aluminium Hydroxide
Màu sắc và Vân đá khác nhau để tạo nên hàng trăm thiết kế khác nhau

SGS TEST REPORT ( KIỂM ĐỊNH SGS )

Tiêu chuẩn kiểm định SGS

Test Item ( Tiêu chuẩn )	Test Method ( Phương pháp kiểm định )	Result ( Kết quả )
Cold resistance ( Khả năng chịu lạnh )	With reference to SN/T 0308-93	No warping, deformation, cracking, or other visual change ( Không cong vênh, biến dạng, nứt vỡ hoặc thay đổi khác )
Abrasion test ( Kiểm tra độ mài mòn )	With reference to ASTM D1044-08	Weigh loss 134mg and Appearance after test: Evident abrasion trace, but not worn-out damage ( Giảm 134mg và xuất hiện dấu hiệu mài mòn rõ ràng nhưng không làm hư hỏng.
Chemical resistance ( Kháng hoá chất )	With reference of ASTM D543-06	No visual change ( Không có thay đổi )
Composition Analysis ( Phân tích thành phần )	FTIR, XRF, PGC-MS and TGA	Unsaturated Polyester ( UP ) and Aluminium Hydroxide
Impact Test ( Kiểm tra độ chịu lực )	With reference to SN/T 0308-93 Section 4.8.9	Cracking ( Vỡ )
Flexural Strength ( Độ bền uốn )	SN/T 0308-93 Section 4.8.3	52.5Mpa

Tiêu chuẩn kiểm định SGS

Test Item ( tiêu chuẩn kiểm định )	Test Method ( Phương pháp kiểm định )	Result ( Kết quả )
Compressive Strength ( Cường độ nén )	SN/T 0308-93 Sectuon 4.8.4	108MPa
Density ( Tỷ trọng )	ASTM D792-08 Method B	1.52g/cm3
Izod notched impact test ( Kiểm tra tác động lực với con lắc Izod )	With reference to ASTM D256-10 Method A	13J/m C(complete break ) ( 13J/m – vỡ )
Heat deflection temperature ( Nhiệt độ chênh lệch )	With reference to ASTM D648-07 Method B	51.7°C
Shore Hardness ( Độ cứng vật liệu )	ASTM D2240-05(2010)	D/90/1
Coefficient of linear thermal expansion ( Hệ số giãn nở tuyến tính )	With reference to ASTM D696-08	43.12*10^–⁶

RoHS Directive 2011/65/EU

With reference to IEC 62321:2008 Determination of Cadmium, Lead and Mercury by ICP- OES, Determination of Hexavalent Chromium by Colorimetric Method using UV-Vis. Determination of PBBs/PBDEs content by GC-MS

N.D ( Not Detected < MLD ) – Không phát hiện
